Ответ на Упражнение 17 №2, Параграф 17 из ГДЗ по Физике 9 класс: Пёрышкин, Иванов

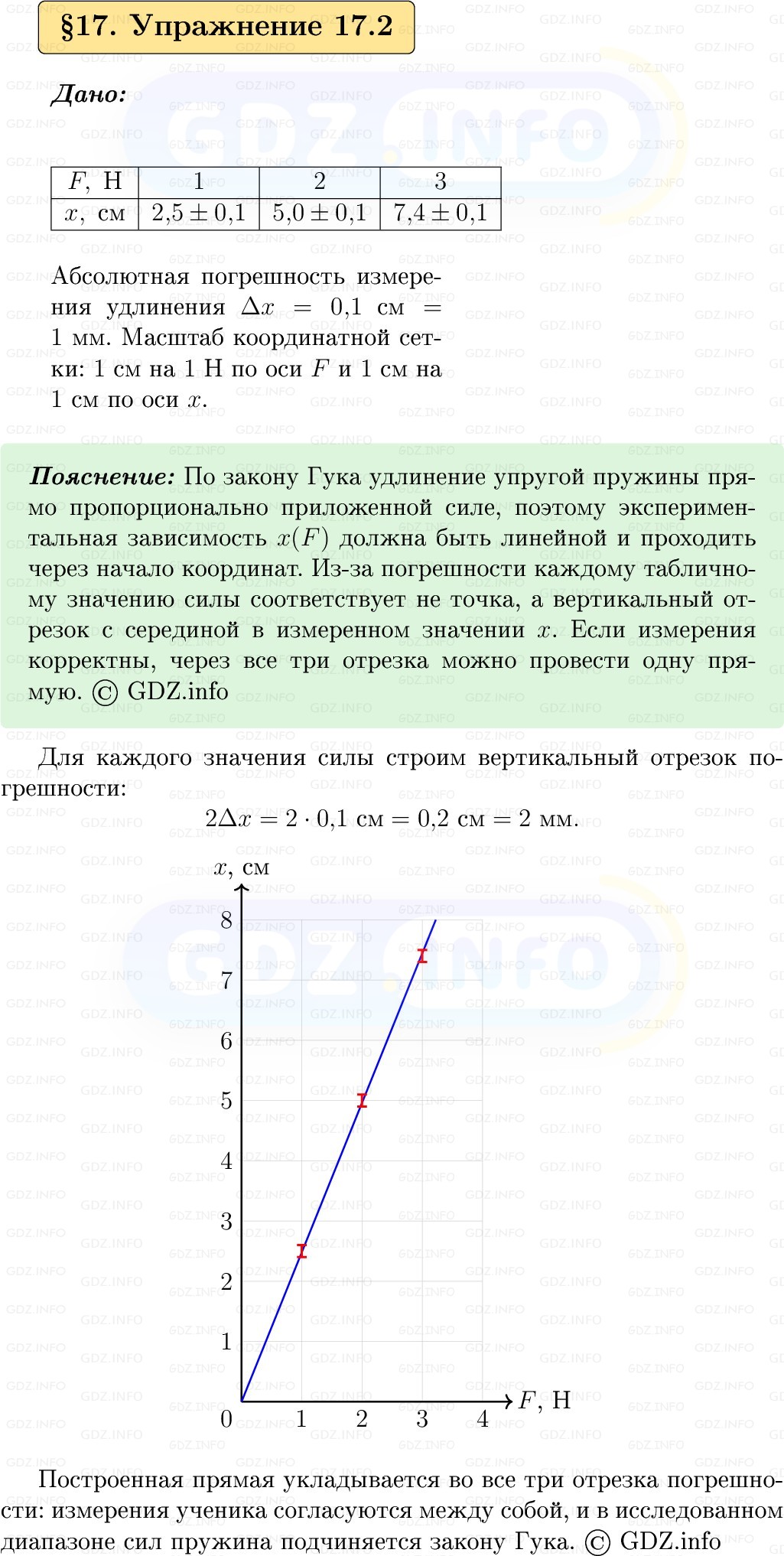

Ученик проводил исследование по изучению зависимости деформации пружины от приложенной к ней силы. Подвешивая к пружине грузы известной массы, он измерял растяжение (деформацию) пружины. По результатам опыта ученик составил таблицу. F, Н: 1 | 2 | 3 x, см: 2,5 ± 0,1 | 5,0 ± 0,1 | 7,4 ± 0,1 Постройте график зависимости деформации пружины от модуля приложенной к ней силы с учётом абсолютной погрешности измерения Δx = 1 мм. Указания. В данном эксперименте ученик изменял силу и измерял деформацию пружины, поэтому ось абсцисс обозначьте F, а ось ординат — x (масштаб: 1 см — 1 Н, 1 см — 1 см). Каждому значению силы на координатной плоскости будет соответствовать не точка, а отрезок, равный удвоенной погрешности измерения. Если ученик правильно произвёл измерения, прямая, построенная вами, будет проходить через все отрезки.


Отмечайте на плоскости не точки, а вертикальные отрезки длиной в две погрешности с серединой в измеренном удлинении. Затем проведите одну прямую из начала координат так, чтобы она прошла через все три отрезка.
