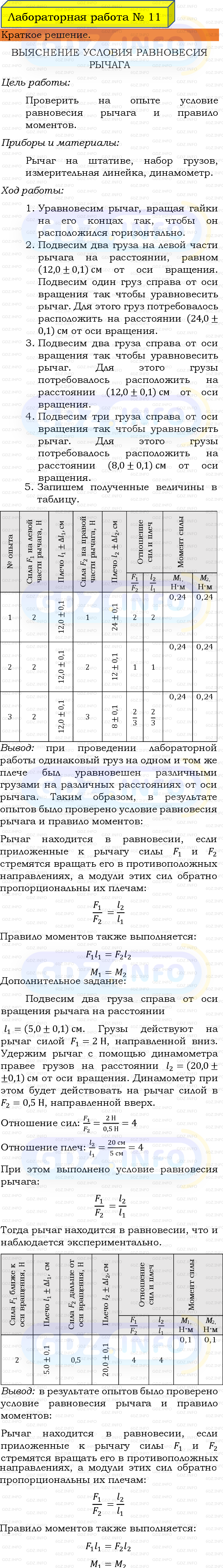

Ответ на Лабораторная работа №11 из ГДЗ по Физике 7 класс: Пёрышкин, Иванов

№11. Выяснение условия равновесия рычага.

Цель работы.
Проверить на опыте условие равновесия рычага и правило моментов.
Приборы и материалы.
Рычаг на штативе, набор грузов массой 100 г каждый, линейка, динамометр.

УКАЗАНИЯ К РАБОТЕ
1. Уравновесьте рычаг первого рода с помощью гаек на его концах так, чтобы он расположился горизонтально.
2. Подвесьте два груза на левой части рычага на некотором расстоянии l1 от оси вращения. Опытным путём установите, на каком расстоянии l2 справа от оси вращения надо подвесить: а) один груз; б) два груза; в) три груза, чтобы рычаг пришёл в горизонтальное равновесное положение.
3. Обработка результатов измерений. Считая, что каждый груз весит 1 H, запишите в таблицу 19 результаты прямых измерений с учётом абсолютной погрешности, равной цене деления шкалы линейки, а вычислений без учёта погрешностей.
4. Для каждого случая определите моменты сил M1 = F1l1 и M2 = F2l2, стремящихся повернуть рычаг в разные стороны.
5. Проанализируйте результаты и сделайте вывод.

Дополнительное задание
Исследуйте равновесие рычага второго рода.
1. Подвесьте два груза справа от оси вращения рычага на расстоянии 5 см.
2 С помощью динамометра определите, какую силу и как нужно приложить на расстоянии 20 см от оси вращения правее грузов, чтобы удерживать рычаг в равновесии.
3. Запишите результаты измерений и вычислений в таблицу, которую составьте самостоятельно по аналогии с таблицей 19, и сделайте соответствующий вывод для этого случая.
